湖北程力專用汽車有限公司生產的高空作業車以東風小霸王、江鈴五十鈴、福田奧鈴、東風140、東風145 系列等底盤（也可采用其他車輛改裝），全回轉三折臂式液壓多功能工程作業車，它能將工作人員平穩，安全的送到14-20 米的高空作業，進行維修、安裝、清洗、攝影、造船、化工、電力、剪枝、更換路燈及其他工程搶修作業。該車的主臂上還設有起重結構，故該車的使用領域較寬。
該車駕駛室外型美觀，內部舒適，可載（座）3-6 人，整車外形尺寸小于國內同類產品，整車移動方便，能適合狹窄的地段，小街小巷作業。該車的上臂、下臂、回轉和起重液壓系統均為獨特?zé)o級調速系統，具有節能和動作靈活，平穩安全可靠的特點。該車的支腿分單獨、可調，能實現整車在平路上調平。該車液壓和電器控制系統均設有各種限位裝置及發動機緊急熄火裝置。能在操作人操作失誤，出現故障自動切斷電源或緊急停止發動機，及時停止危險動作，確保安全可靠。該車電動操作系統均采用防水開關，避免了開關易進水，銹蝕漏電的問題，工作斗采用管狀工作斗，外形美觀，在工作斗和轉臺實行雙位置操作，使用方便，維修簡便，安全可靠。

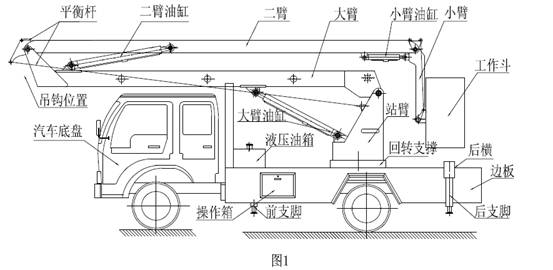

二、結構簡圖（如圖1）：
三、操作步驟

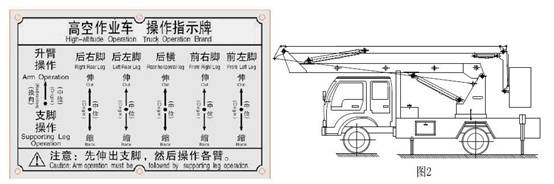

步驟1.根據如下指示牌先伸出后橫,然后伸出后左右腳及前左右腳 ，如圖2：
步驟2.按住上述操作指示牌的“升臂操作” 換向閥向里推,然后準備操作各臂;
步驟3.操作各臂時分為站臂操作和吊欄操作

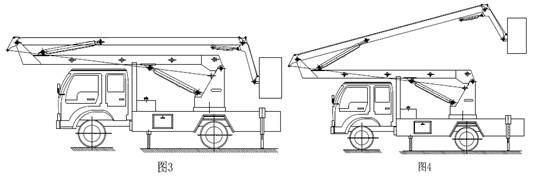

步驟4.操作各臂時最先升小臂舉升一定角度,如圖3：
步驟5.然后將二臂舉升一定角度,如圖4：

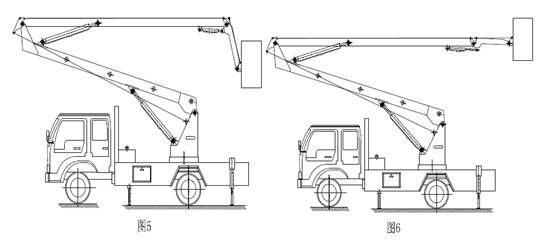

步驟6.再將大臂舉升一定角度,如圖5：
步驟7.將小臂油缸伸出到最大高度,如圖6：

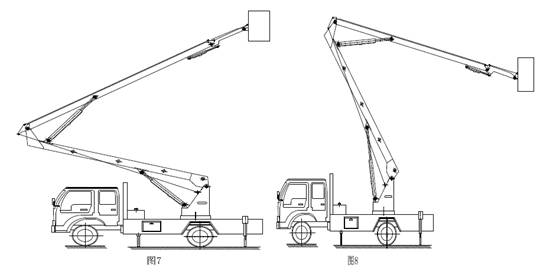

步驟8.接著再將二臂舉升一定角度，如圖7：
步驟9.再將大臂油缸舉升到最大高度,如圖8：

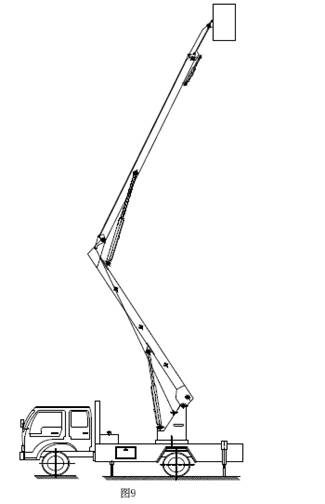

步驟10.最后將二臂舉升到最大高度（此時已達到高空作業的最大高度）,如圖9：
步驟11.下降時先下降二臂至圖8 位置；
步驟12.接著下降大臂至圖7 位置；
步驟13.再下降二臂至圖6 位置；
步驟14.再下降大臂至圖4 位置；
步驟15.下降二臂至圖3 位置；
步驟16.最后下降小臂至初始位置，如圖2.
四、操作規程及方法：
1.手動操作:
⑴.選擇作業位置后注意地面不實，暗溝等可能造成的車輛失重，嚴格禁止未支撐車輛的情況下進行升高作業；下車組合操縱閥，主要用于汽車起重的支腿操作根據主油路的確定，可以用起重機的支腿回路中，起重機需工作時，首選操作下車組合操縱閥，使支腿伸出。當閥桿向里換向時，流體進入標牌所示相對的閥口分別調節任一個支腿的伸出；當閥桿向外換向時，分別調節任意一個支腿的縮回；當支腿升到一定高度并調平車輛的情況下（每個支腿可單獨調平），操作閥設置換向桿向里推（彈簧鋼球定位）壓力油經過換向閥徑口進入上車組合操作閥。
⑵.上車組合操作閥設有雙向操作（轉臂座椅操作臺一個和吊欄操作臺一個）按操作牌所示進行升高操作。
⑶.需要在吊欄操作，必須打開轉臂操作閥左端換向閥桿（向里推，彈簧定位）使流體通過閥體進入吊欄操作閥來完成吊欄標牌所示的操作程序。
⑷.手動操作換向閥可根據手感及力度，閥桿的行程控制升降臂的速度，平穩，根據操作人員的操作技術可更有效的發揮車輛的升降速度及平穩度。
⑸.本系列車輛可分手動操作和電動操作兩種（上車操作閥）根據不同的情況選擇操作方法。
⑹.工作完畢車輛各升降臂必須收回至行駛狀態（各臂進入支架）方可快速行駛。
⑺.環境溫度-20℃—40℃，風力不超過六級，工作環境不待有暗溝，空洞，地面不結實，工作車架處于水平狀態。
⑻.工作高度及半徑因不同車型而定，回轉角度360°，支腿設置橫向（增加支撐跨度）和縱向H 型支撐，工作上限載200Kg，限兩人作業。
⑼.取力器位于發動機變速廂側，有離合操作手柄或電磁閥開關控制取力器的工作和停止，有發動機輸出動力通過取力器轉動使液壓油泵工作。
⑽.回轉機構由液壓馬達，回轉減速器及回轉支撐組成由液壓馬達驅動減速器輸出小齒輪帶動回轉支撐回轉。
⑾.中心回轉接頭安裝在轉臺中心處，實現回轉中流體及電能在回轉的過程中正常傳遞。
⑿.液壓系流由液壓泵供油，最大工作壓力16mPa，其系統工作壓力由溢流閥調定。
2.電控操作：
下車操作同手動操作介紹一樣。
當上車起始工作時（扳動下車閥中換向桿向里定位）支腿操作閥中上下油路切換閥向上車閥供油，然后操作上部電磁閥開關此時低壓油進入閥腔使相應的工作機構處于工作狀態，然后緩慢拉動節流閥手柄，使節流閥逐漸關閉，溢流量逐漸減少，相應的工作機構供油逐漸增加而達到所須工作壓力來完成升降動作。當需要停止升降動作時，首先松開節流閥手柄而溢流，停止油缸的工作用油及工作壓力降低使指令的電源開關處于中位狀態，而達到某個指令動作的停止。
上車部分有轉臺操作如吊欄操作。轉臺操作時打開電源開關，電源指示燈亮，說明供電正常，再進行操作，撥動指令開關，在撥動無級節流閥操縱桿即可產生動作。
各升降臂及轉臺操作：先撥動相應的電鈕開關在緩緩拉動節流操作桿，升降臂及轉臺即可產生動作。
注意事項：上部工作時，先將小臂展開，再伸二臂和大臂，在起升和下降中各臂交替升或降，直到各升降臂進入行駛位置，下臂收回輕微調整旋轉進度，使大臂正點進入支撐架中位。
工作人員進入工作斗后必須系好安全帶，嚴禁超載。
五、工作條件及使用
1、環境溫度：-20℃-40℃，風力不超過6 級，工作場地不允許有暗溝，空洞，地面不堅實平整，工作車架必須處于水平狀態。
2、取力裝置位于發動機變速箱左側，由離合操縱手柄、取力
